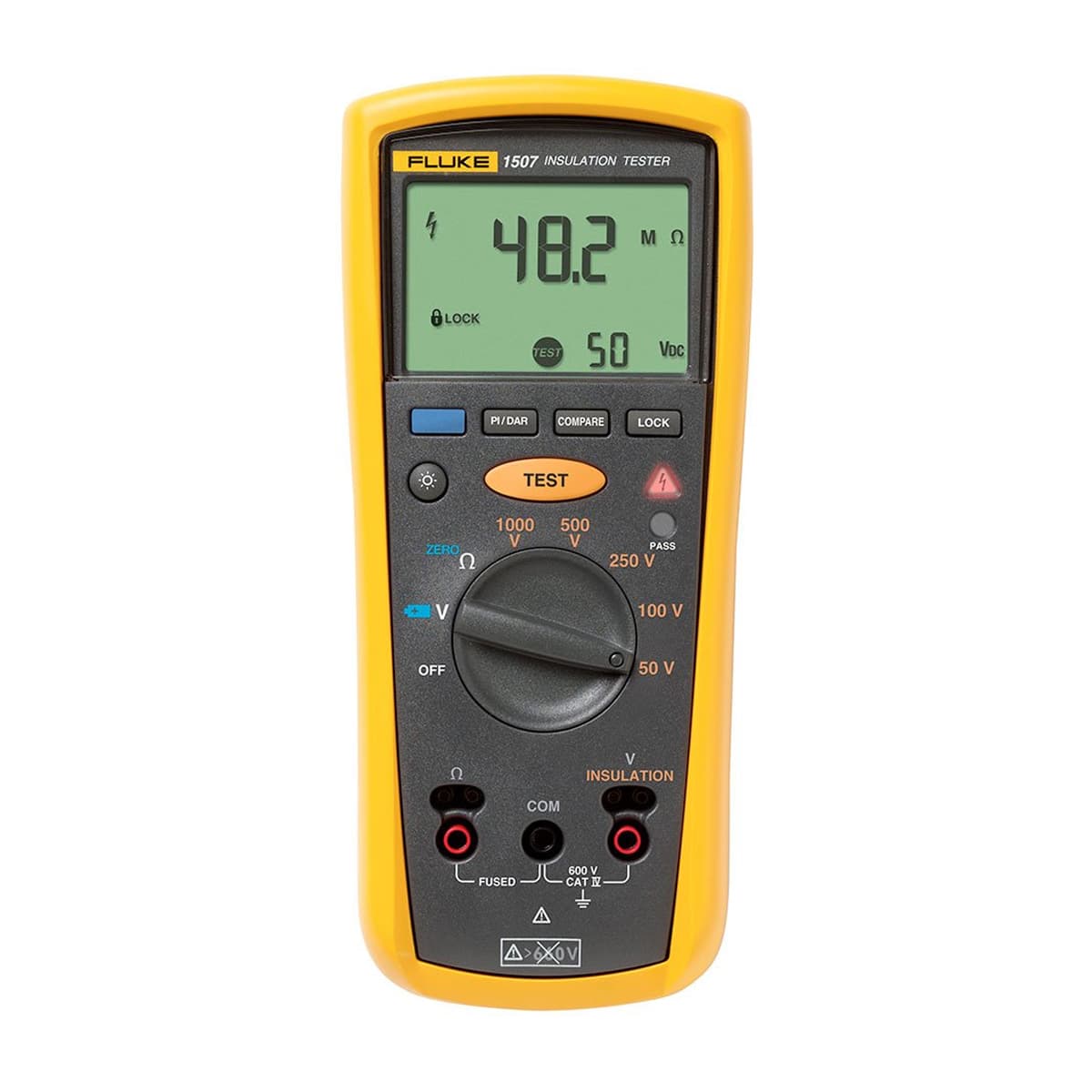

FLUKE-1507

Megóhmetro digital con tensiones de ensayo

SKU: 5066006

Caracteristicas principales
  • Rango de prueba de aislamiento
    • 0.01 MΩ a 10 GΩ

    • Voltajes de prueba de aislamiento
      • 50 V, 100 V, 250 V, 500 V, 1000 V

      • Ahorre tiempo y dinero con el cálculo automático del índice de polarización y de la relación de absorción dieléctrica
      • Haga de las medidas repetitivas una tarea sencilla con la función de comparación (Pasa/No pasa) del comprobador 1507
      • Medidas cómodas y seguras con la sonda remota
      • Localización de voltaje en el circuito bajo prueba que anula la prueba si se detecta voltaje > 30 V
      • Descarga automática de los voltajes capacitivos para ofrecer una protección adicional al usuario
      • Voltaje de CA/CC: de 0.1 V a 600 V
      • Continuidad de 200 mA
      • Resistencia: de 0.01 Ω a 20.00 kΩ
      • Ahorre energía con el apagado automático
      • Su gran pantalla con retroiluminación permite leer fácilmente las medidas
      • Categoría de sobrevoltaje CAT IV 600 V que ofrece una mayor protección al usuario
      • Sonda remota, cables de prueba, sondas y pinzas de cocodrilo con cada comprobador
      • Acepta el sistema magnético opcional Fluke TPAK para colgar el instrumento de modo que sus manos puedan realizar otros trabajos
      • Cuatro baterías alcalinas AA (NEDA 15 A o IEC LR6) para un mínimo de 1000 medidas de aislamiento
      • Un año de garantía
      Manuales

      El Fluke 1507 Medidor de aislamiento es compacto, resistente, confiable y fácil de usar. Con sus diversos voltajes de prueba, es ideal para la localización de múltiples tipos de problemas, la puesta en marcha de maquinaria y el mantenimiento preventivo.

      Sus funciones especiales y sus accesorios, como la sonda remota, ahorran tiempo y dinero a la hora de llevar a cabo las pruebas.

      Medición de voltaje de CA/CC
      PrecisiónRango600.0 V
      Resolución0.1 V
      De 50 Hz a 400 Hz ± (% de lectura + dígitos)±(2 % + 3)
      Impedancia de entrada3 MΩ (nominal), < 100 pF
      Relación de rechazo en modo común (1 kΩ no equilibrada):> 60 dB a CC, 50 o 60 Hz
      Protección contra sobrecargas600 V rms o DC
      Medición de la resistencia de la conexión a tierra
      Rango/Resolución20.00 Ω0.01 Ω
      200.0 Ω0.1 Ω
      2000 Ω1 Ω
      20.00 kΩ0.01 kΩ
      Precisión±(1.5 % + 3)
      Protección contra sobrecargas2 V rms o CC
      Voltaje de prueba de circuito abierto> 4.0 V, < 8 V
      Corriente en cortocircuito> 200.0 mA
      Especificaciones de aislamiento
      Rango de medida0.01 MΩ a 10 GΩ
      Voltaje de prueba50 V, 100 V, 250 V, 500 V, 1000 V
      Precisión de voltaje de prueba+ 20 %, - 0 %
      Corriente en cortocircuito1 mA nominal
      Descarga automáticaTiempo de descarga < 0.5 segundos para C = 1 µF o inferior
      Indicador de circuito vivoCancela la prueba si el voltaje de terminal > 30 V antes del inicio de la prueba
      Carga capacitiva máximaFunciona con carga de hasta 1 µF
      Exactitud de medición50 V±(3 % + 5)
      100 V±(3 % + 5)
      250 V±(1.5 % + 5)
      500 V±(1.5 % + 5)
      1000 V±(1.5 % + 5) a 2000 MΩ, ±(10 % + 3) por encima de 2000 MΩ
      Especificaciones generales
      Voltaje máximo aplicable a cualquier terminal:600 V CA rms o CC
      Temperatura de almacenamiento-40 °C a 60 °C (-40 °F a 140 °F)
      Temperatura de funcionamiento-20 °C a 55 °C (-4 °F a 131 °F)
      Coeficiente de temperatura0.05 x (precisión especificada) por °C para temperaturas < 18 °C o > 28 °C (< 64 °F o > 82 °F)
      Humedad relativa
      0 % a 95 % en 10 °C a 30 °C (50 °F a 86 °F)
      0 % a 75 % en 30 °C a 40 °C (86 °F a 104 °F)
      0 % a 40 % en 40 °C a 55 °C (104 °F a 131 °F)
      VibraciónAleatoria, 2 g, 5 a 500 Hz según MIL-PRF-28800F, Instrumento clase 2
      ImpactosCaída desde 1 metro conforme a IEC 61010-1 2ª edición (prueba de caída desde 1 metro, seis lados, suelo de madera de roble)
      Compatibilidad electromagnéticaEn un campo de RF de 3 V/M, precisión = precisión especificada (EN 61326-1:1997)
      SeguridadConforme a ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Nº 61010-1-04 e IEC/EN 61010-1 2ª edición para categoría IV 600 V (CAT IV)
      CertificacionesCSA según estándar CSA/CAN C22.2 Nº 61010.1-04; TUV según estándar IEC/EN 61010-1 2ª edición
      BateríasCuatro baterías AA (NEDA 15A o IEC LR6)
      Duración de la bateríaPara funciones de comprobador de aislamiento:El comprobador puede efectuar al menos 1000 pruebas de aislamiento con baterías alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado.
      Medidas de la resistencia:El comprobador puede realizar un mínimo de 2500 medidas de la resistencia de continuidad a tierra con baterías alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1 Ω con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado.
      Tamaño (Al x An x L)5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
      Peso550 g (1.2 lb)
      Clasificación IPIP40
      AltitudFuncionamiento2000 m CAT IV 600 V, 3000 m CAT III 600 V
      Apagado (en almacenamiento)12,000 m
      Capacidad de sobrepasar el rango110 %
      Accesorios incluidosCables de prueba TL224, puntas de prueba TP74, pinzas ref. 1958654 (rojo) y ref. 1958646 (negro), funda y sonda remota
